Schuilzone vs Gevarenzone
Het gebied vlak voor de dockleveller is een van de gevaarlijkste gebieden van het bedrijf. Iedereen die de pech heeft zich daar te bevinden, loopt het risico verpletterd te worden door een trailer die achteruit naar het dok rijdt. Als de vrachtwagen op een helling richting de kade staat, de chauffeur de achterdeuren opent en de remmen niet of niet goed geblokkeerd zijn, bestaat ook het risico dat hij door zijn eigen trailer wordt overreden.
Omdat dit soort ongevallen regelmatig voorkomt, heeft de Franse organisatie INRS, die banden heeft met verzekeringsmaatschappijen, in 2011 besloten om de aanleg van een schuilzone vóór perrons te promoten. Deze schuilzone wordt gecreëerd door de installatie van zijconsoles met een projectie van 500 mm, inclusief stootbumpers, zodat een persoon die per ongeluk in deze ruimte terechtkomt, beschermd is en niet geplet wordt. Voor de installatie is specifieke dockapparatuur nodig: verticale laadbruggen of docklevellers met uitschuifbare lippen.
Helaas kan deze schuilzone zelf gevaarlijk zijn vanwege de grote ruimte die ontstaat tussen het platform en de vrachtwagenvloer. Het is dus de specifieke risicoanalyse die bepaalt wat de beste oplossing is om de totale blootstelling aan gevaar te verminderen.
In alle gevallen moet het gebied voor de dokken worden geïdentificeerd als een GEVARENZONE waar alle menselijke aanwezigheid moet worden vermeden.
XP2821-10-9011 :
Laadbrug met telescopische lip van 1000mm voor veiligheidszone en vaste hoek, geplaatst in put, 6 ton dynamisch
- Elektro-hydraulische laadbrug STERTIL
- Uitvoering ”P" (=Pit): gesloten put, voor laadbrug geplaatst in put.
- Capaciteit : 6 ton dynamisch.
- Dek : 2800x2110mm in traanplaat 8/10mm, in één stuk, staal ST52-3.
- Lip : 1000mm voor veiligheidszone, in traanplaat 12/14mm, 5°, staal ST52-3.
- Lipbereik : 175mm.
- Steunvoet in neutrale positie.
- Kleur : RAL9011 (zwart).
Een goede keuze voor vrachwagens met hydraulische laadkleppen.
Opties :
- andere afmetingen.
- RAL kleur naar keuze.
- lipbereik: 360mm.
- thermisch verzinkt.
- put afdichtingsprofielen.
- isolatie schuim.
- antislip en geluidsdempende coating TWARON.
- afzonderlijke verloren bekisting.
- uitvoering: 8 ton dynamisch XPH.
XPH2821-10-9011 :
Laadbrug met telescopische lip van 1000mm voor veiligheidszone en vaste hoek, geplaatst in put, 8 ton dynamisch
- Elektro-hydraulische laadbrug STERTIL.
- Uitvoering ”P" (=Pit): gesloten put, voor laadbrug geplaatst in put.
- Capaciteit : 8 ton dynamisch.
- Dek : 2800x2110mm in robuuste traanplaat 10/12mm, in één stuk, staal ST52-3.
- Lip : 1000mm voor veiligheidszone en versterkt, in traanplaat 15/17mm, 5°, staal ST52-3.
- Lipbereik : 240mm.
- Steunvoet in neutrale positie.
- Kleur : RAL9011 (zwart).
Een goede keuze voor vrachwagens met hydraulische laadkleppen.
Opties :
- andere afmetingen.
- RAL kleur naar keuze
- lipbereik : 360mm.
- thermisch verzinkt.
- put afdichtingsprofielen.
- isolatie schuim.
- antislip en geluidsdempende coating TWARON.
- afzonderlijke verloren bekisting.

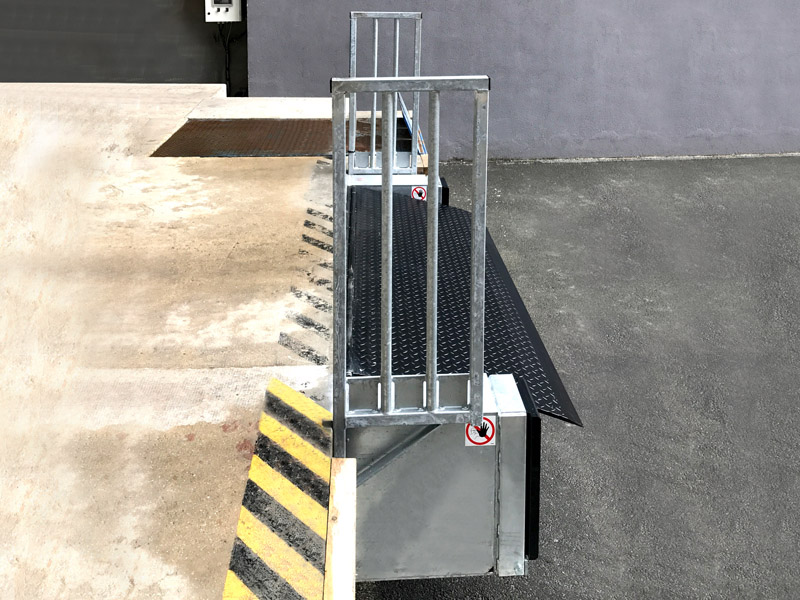

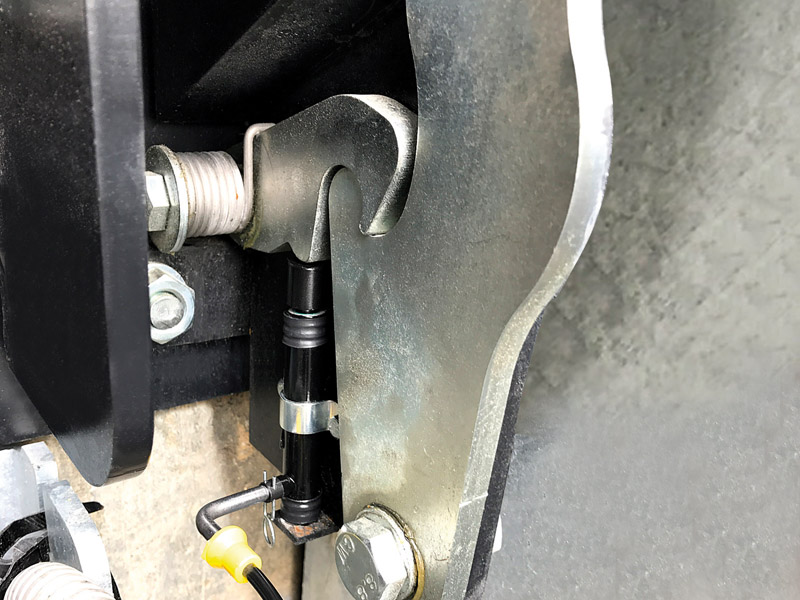

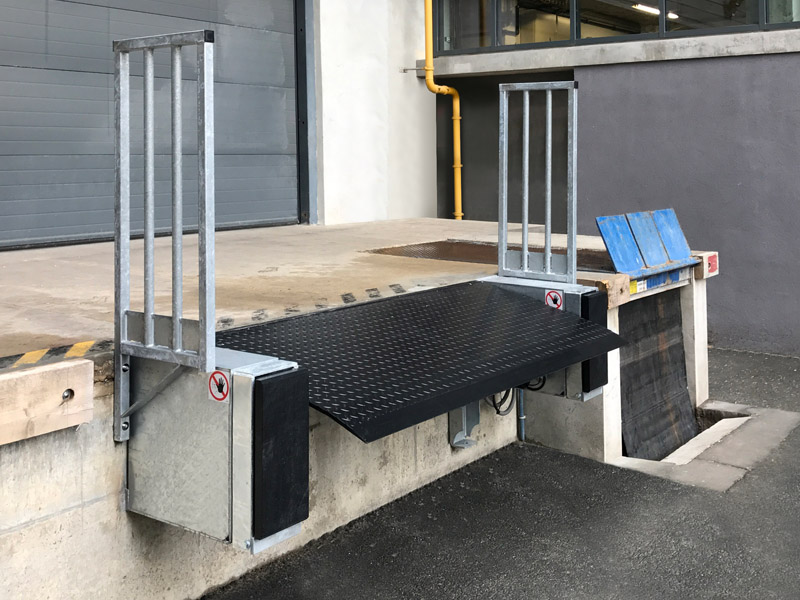

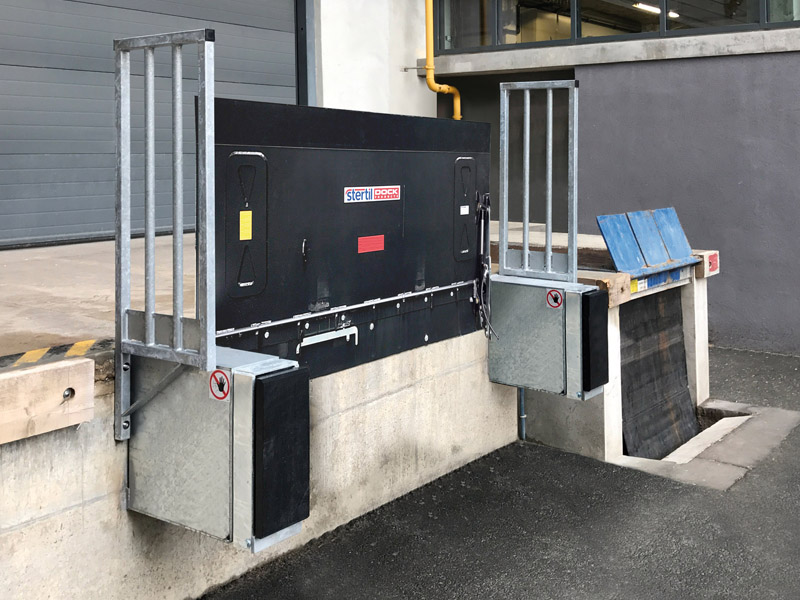

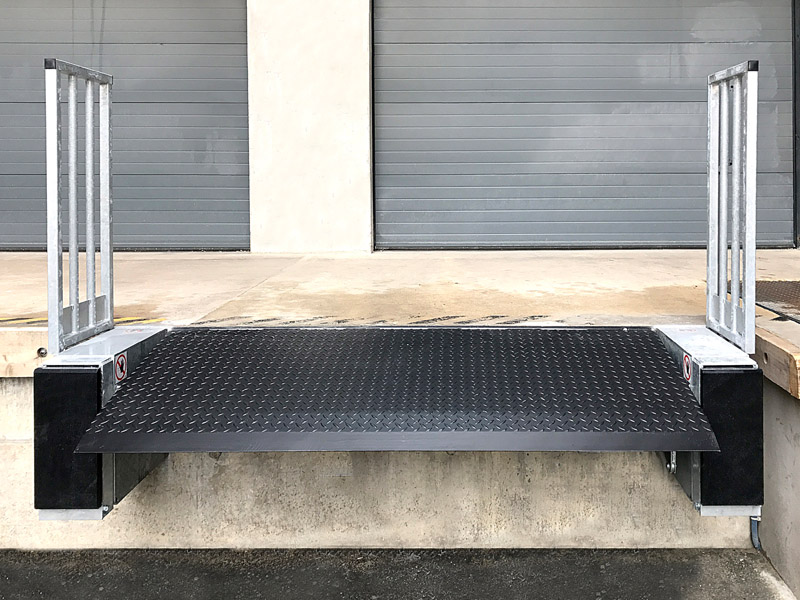

EDGEDOCK :
Electro-hydraulische laadklep tegen verpletteren
- Scharnierende laadklepvoor hoge veiligheid en hoge capaciteit
- Voldoen aan de veiligheidsaspecten van de aanbevelingen INRS ED 6059.
- Veiligheidszone van 500mm
- Eenvoudige plaatsing

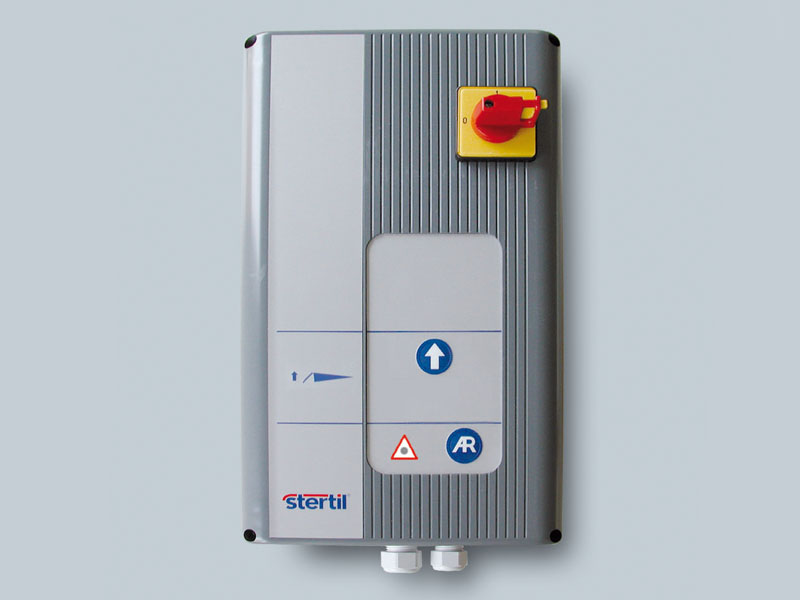

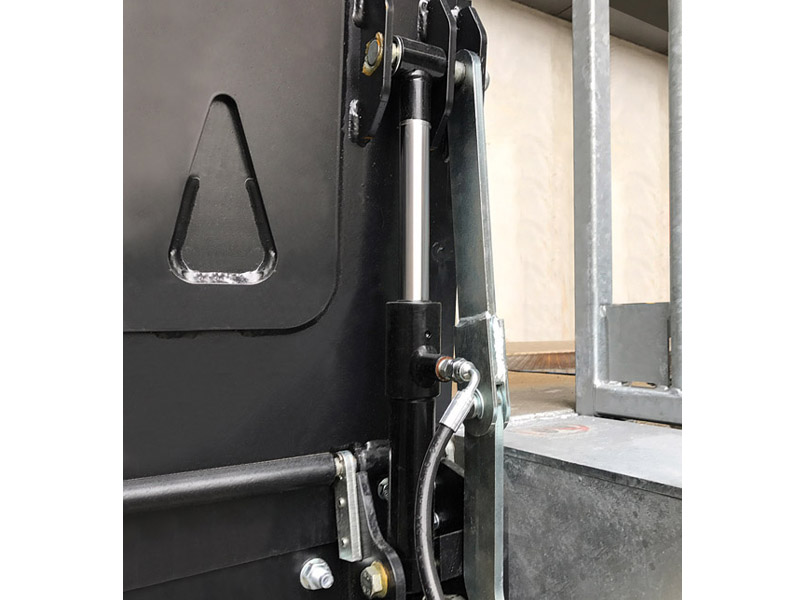

- Elektrohydraulische gebruik
- Grote verticale beweging
Technische kenmerken:
- Capaciteit: 6 ton dynamisch
- Breedte klep: 1830 / 2000 / 2110mm
- Hoogteverschil boven kaai: +70mm op 12%
- Hoogteverschil onder kaai: -147mm op 12%
- Totale diepte: 931mm
- Kleur: RAL9011 (zwart)
- Consoles: H=566mm ; D=533/673mm ; B=220mm
- Met 2 PE220 bumpers
Opties:
- Zijdelingse borstweringen uit gegalvaniseerd staal
- Thermische galvanisatie
- Achterplaat geverfd of thermisch gegalvaniseerd
- Andere klepkleuren
CONS.220-P360-GC :
Consoles voor PE220 en AC220 bumpers
Console in verzinkt staal, geschikt voor bumpers PE220 en AC220.
Afmetingen:
- breedte: 220mm
- hoogte: 575mm
- diepte: 360mm
Met 2 gelaste moeren M20, om de levensduur van de bumpers te verhogen.
Met gaten voor het bevestigen van een optionele borstwering.
Opties:
- GC-CONS.P360: Borstwering.
- CONS.220-SUP.80: Steun met 5 bevestigingspunten voor keilbouten M16/10.
WL574-34x36-P900 :
Shelter met gordijnen - indrukbaar frame in aluminim - Diepte 900mm
Universeel gebruik
Frame in geanodiseerd aluminium, bekleed met een wit vinyl.
Gordijnen uit zwarte PVC 3mm met 2 lagen nylonweefsel en 2 paar thermisch gekleefde pijlen.
- Totale hoogte : 3600mm
- Totale breedte : 3430mm
- Diepte : 900mm
Opties :
- onderkussens voor een goede afdichting (bottom pads)
- diepte 600 of 750mm
- andere afmetingen in breedte en hoogte
