Zone refuge vs Zone de danger
La zone qui se trouve immédiatement devant le niveleur de quai est une des plus dangereuses dans l’entreprise. Toute personne s’y trouvant malencontreusement est en danger d’écrasement par une remorque reculant à quai. Si le camion est en pente vers le quai, que le chauffeur ouvre ses portes à l’arrière et que ses freins ne sont pas, ou pas bien, bloqués, il risque aussi de se faire écraser par sa propre remorque.
Ce type d’accident se répétant régulièrement, l’organisme français INRS, lié aux caisses d’assurance, a décidé en 2011 de promouvoir la réalisation d’une zone refuge devant les quais. Cette zone refuge est réalisée par la pose de consoles latérales de 500mm de projection, butoirs compris, ce qui permet à une personne, se trouvant accidentellement dans cet espace, d’être protégée et d’éviter l’écrasement. La mise en œuvre nécessite des équipements de quai spécifiques : ponts de chargement verticaux ou niveleurs de quai à lèvre télescopique.
Malheureusement, cette zone refuge peut s’avérer elle-même dangereuse de par l’espace important qu’elle crée entre le quai et le plancher du camion. D’autre part, elle ne résout qu’un problème parmi d’autres, si bien que c’est l’analyse de risque spécifique qui permet de déterminer la meilleure solution pour diminuer l’exposition globale au danger.
Dans tous les cas, la zone devant les quais doit être identifiée comme une zone de DANGER dans laquelle toute présence humaine doit être évitée.
XP2821-10-9011 :

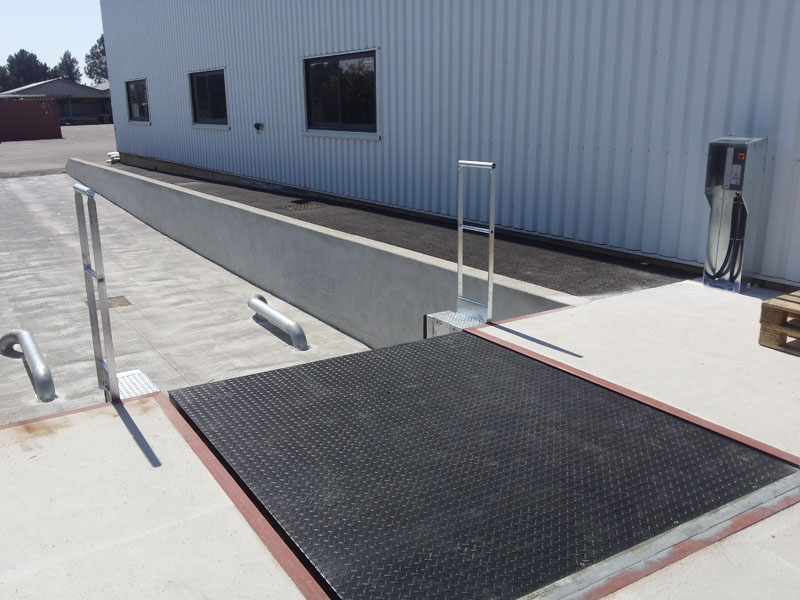

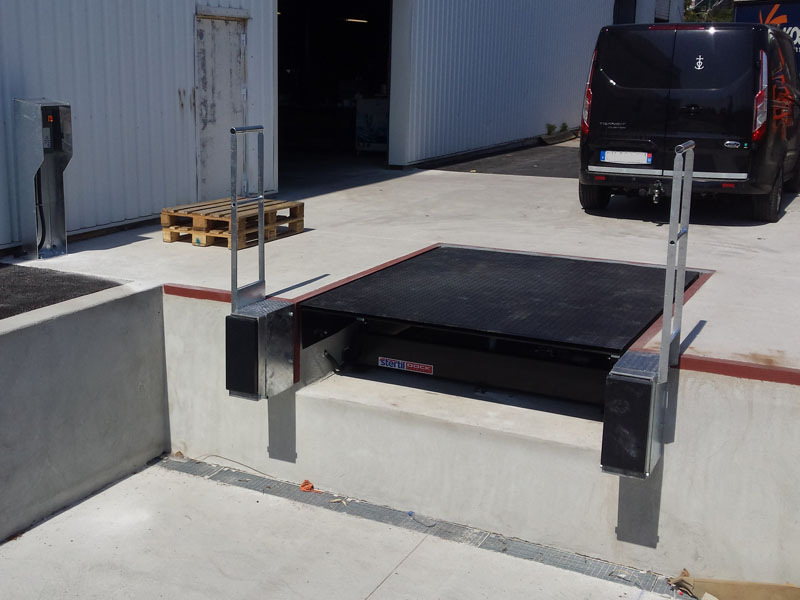

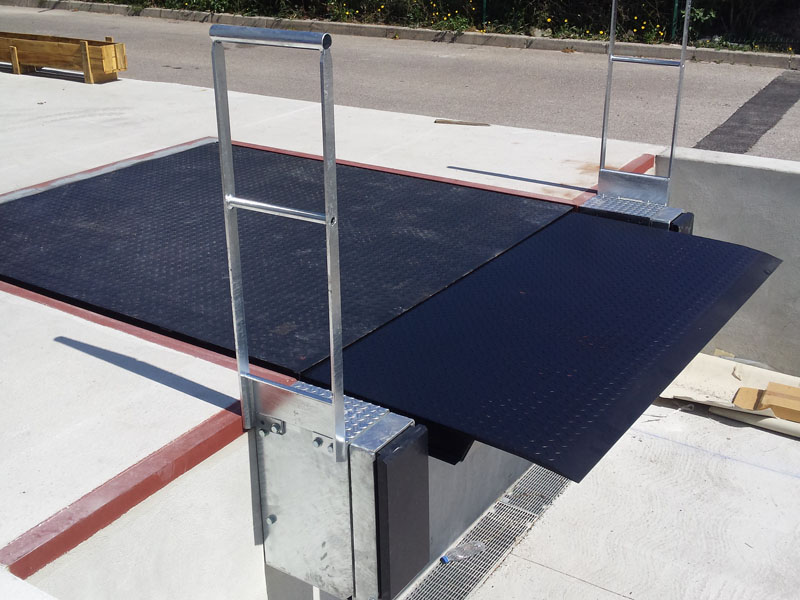

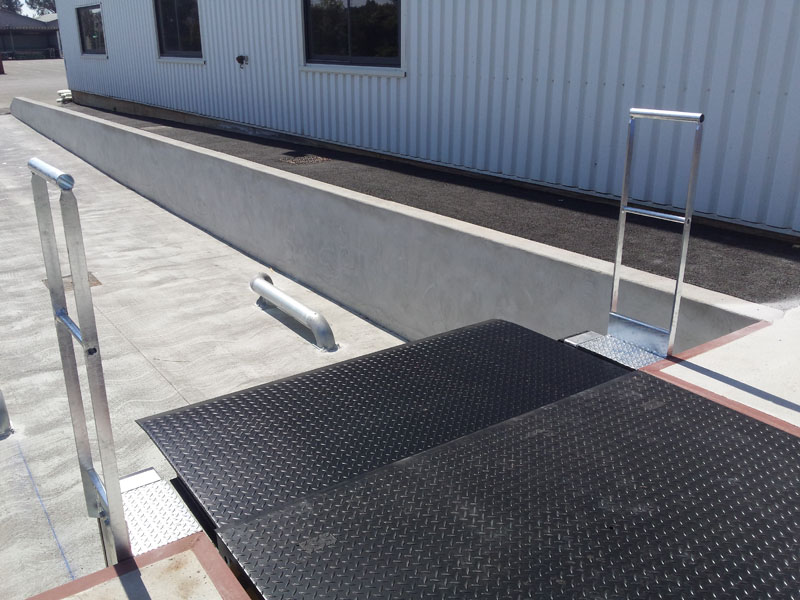

Niveleur à lèvre télescopique à angle fixe, à poser dans une fosse, lèvre de 1000mm pour zone refuge
- Niveleur électro-hydraulique STERTIL.
- Exécution ”P" (=Pit): niveleur à poser sur le fond de la fosse.
- Capacité dynamique : 6t.
- Plateau : 2800x2110mm en tôle larmée 8/10mm, en une seule pièce, acier ST52-3.
- Lèvre : 1000mm pour zone refuge, en tôle larmée 12/14mm, 5°, acier ST52-3.
- Portée libre : 175mm
- Pieds de sécurité en position neutre.
- Couleur : RAL 9011 (noir).
Un bon choix pour les camions avec hayon hydraulique.
Options :
- autres dimensions.
- autres couleurs RAL.
- portée libre de 360mm
- galvanisation à chaud.
- joint d’étanchéité latéral.
- mousse d’isolation.
- recouvrement antidérapant et anti-bruit TWARON.
- coffrage perdu séparé.
- exécution 8t dynamique (modèle XPH).
XPH2821-10-9011 :
Niveleur à lèvre télescopique à angle fixe, à poser dans une fosse, lèvre de 1000mm pour zone refuge, exécution 8t dynamique.
- Niveleur électro-hydraulique STERTIL.
- Exécution ”P" (=Pit): niveleur à poser sur le fond de la fosse.
- Capacité dynamique : 8t.
- Plateau : 2800x2110mm en tôle larmée robuste de 10/12mm, en une seule pièce, acier ST52-3.
- Lèvre : 1000mm pour zone refuge et renforcée, en tôle larmée 15/17mm, 5°, acier ST52-3.
- Portée libre : 240mm
- Pieds de sécurité en position neutre.
- Couleur : RAL 9011 (noir).
Un bon choix pour les camions avec hayon hydraulique.
Options :
- autres dimensions.
- autres couleurs RAL.
- portée libre de 360mm
- galvanisation à chaud.
- joint d’étanchéité latéral.
- mousse d’isolation.
- recouvrement antidérapant et anti-bruit TWARON.
- coffrage perdu séparé.

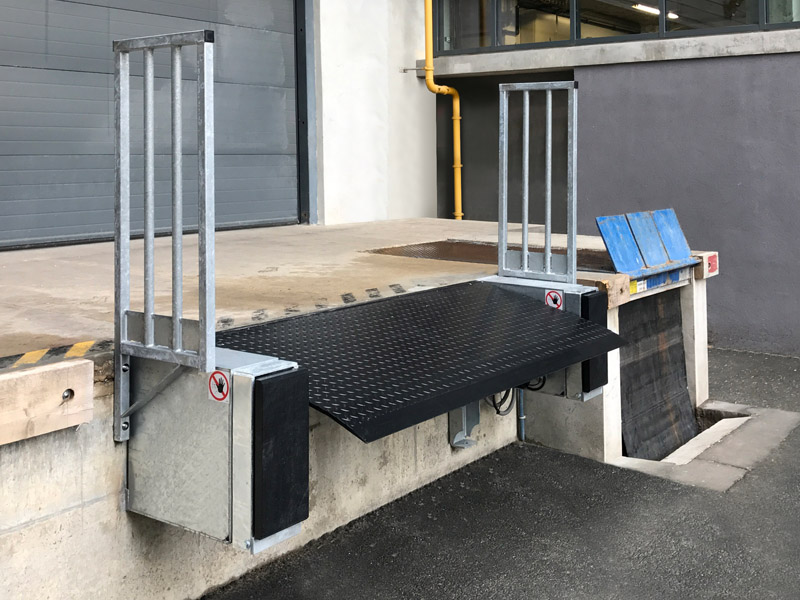

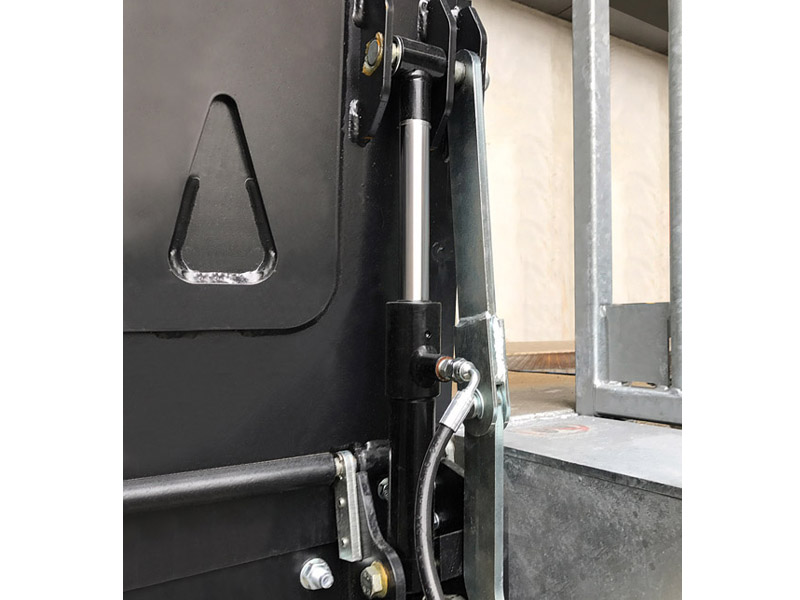

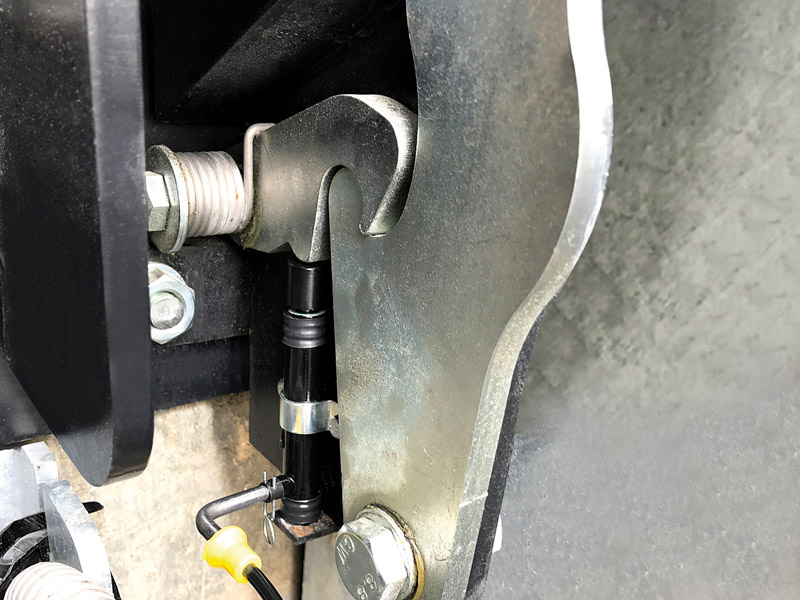

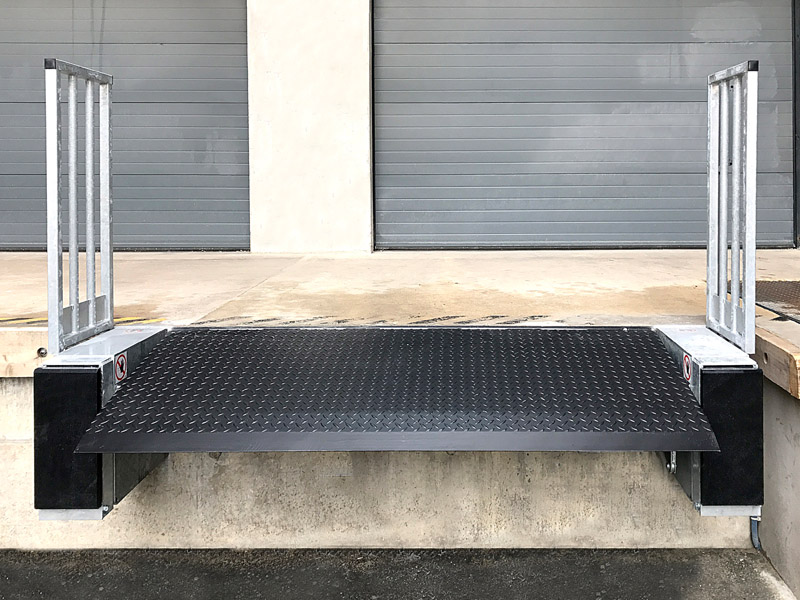

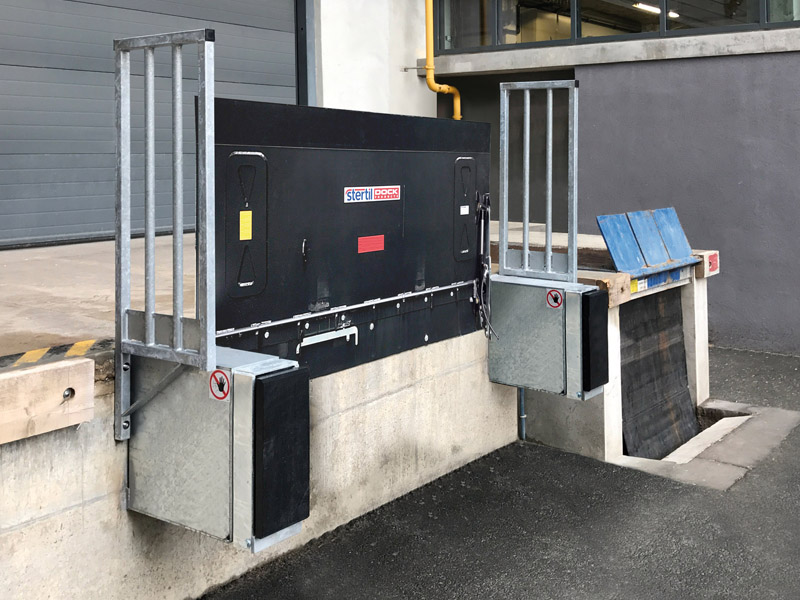

EDGEDOCK :
Pont de chargement électro-hydraulique anti-écrasement
- Pont articulé à haute sécurité et capacité élevée.
- Répond parfaitement aux critères de sécurité de la recommandation ED6059 émise par L'INRS.
- Zone refuge de 500mm
- Placement aisé
- Manipulation électro-hydraulique
- Grand débattement vertical
Caractéristiques techniques :
- Capacité dynamique: 6t.
- Largeur du plateau: 1830 / 2000 / 2110mm
- Dénivelé au-dessus du quai: +70mm à 12%
- Dénivelé en-dessous du quai: -147mm à 12%
- Profondeur totale: 931mm
- Peinture standard RAL 9011 (noir)
- Consoles: H=566mm ; P=533/673mm ; L=220mm
- Avec 2 butoirs PE220
Options :
- garde-corps latéraux en acier galvanisé.
- galvanisation à chaud.
- plaque arrière peinte ou galvanisée à chaud.
- autres couleurs de plateau.

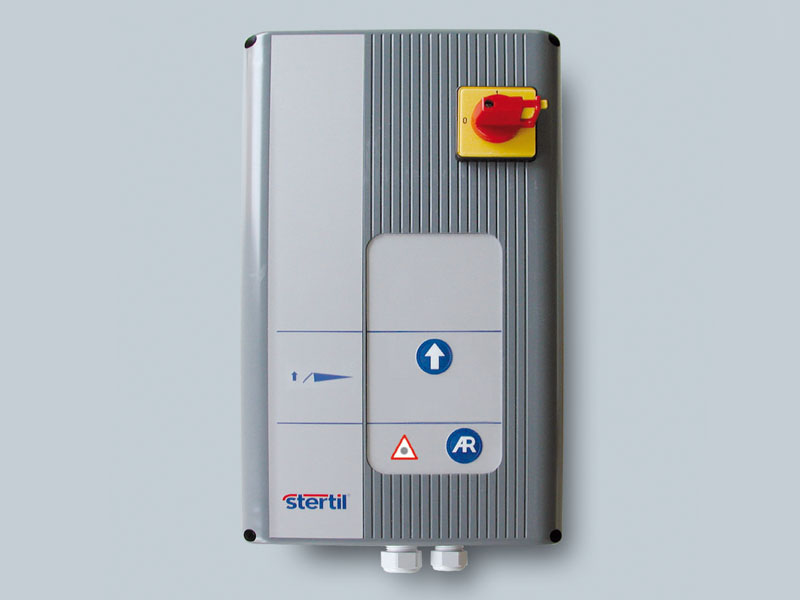

- Support pour boîtier de commande.
CONS.220-P360-GC :
Consoles pour butoir PE220 et AC220
Console en acier galvanisé, adaptée aux butoirs PE220 et AC220.
Dimensions :
- largeur: 220mm
- hauteur : 575 mm
- profondeur : 360 mm
Avec 2 écrous soudés M20, pour la fixation des butoirs.
Avec trous sur les 2 côtés pour garde-corps optionnels.
Options:
- GC-CONS.P360 : Garde-corps
- CONS.220-SUP.80 : Support avec 5 points de fixation pour chevilles M16/10.
WL574-34x36-P900 :
Sas d’étanchéité à rideaux - cadre rétractable en alu - Profondeur 900mm
Usage universel
Cadre en profil d’aluminium extrudé et anodisé recouvert d’une toile de vinyle blanc.
Rideau en PVC noir – épaisseur 3mm avec 2 couches de tissu de renforcement en nylon et 2 flèches de centrage sur la hauteur
- Hauteur totale : 3600mm
- Largeur totale : 3430mm
- Profondeur : 900mm
Options :
- coussins d’étanchéité de coin (bottom pads)
- autres profondeur 600 ou 750mm
- autres dimensions en largeur et en hauteur
